Pesawat sederhana




Pesawat sederhana

Pesawat sederhana adalah alat yang digunakan untuk membantu mempermudah pekerjaan manusia. Pesawat sederhana ada 4 yaitu : katrol, roda berporos, bidang miring dan pengungkit.

Keuntungan mekanis (KM) adalah bilangan yang menunjukkan berapa kali pesawat menggandakan gaya. Keuntungan mekanis dapat dirumuskan sebagai :

Katrol ada 2 yaitu katrol tetap dan katrol bebas. Katrol tetap berfungsi mengubah arah gaya. Pada katrol tetap tunggal, gaya kuasa yang digunakan untuk menarik beban sama dengan gaya beban. Keuntungan mekanis katrol tetap = 1

Contoh penggunaan katrol tetap yaitu katrol timba air yang digunakan untuk mengambil air dari sumur.

Katrol bebas berfungsi untuk melipatkan gaya, sehingga gaya pada kuasa yang diberikan untuk mengangkat benda lebih kecil dari gaya beban. Contohnya katrol di pelabuhan yang digunakan untuk mengangkat peti kemas.

Katrol bebas kedudukannya berubah dan tidak dipasang di tempat tertentu. Seperti pada gambar berikut.

Usaha dan Pesawat Sederhana

FK = gaya kuasa
FB = gaya beban

Katrol majemuk adalah gabungan katrol tunggal dan katrol bebas yang dirangkai menjadi satu sistem. Keuntungan mekanis katrol majemuk sama dengan jumlah tali yang menyokong berat beban. Contohnya katrol dalam bidang industri digunakan untuk mengangkat benda berat.

Contoh benda yang menerapkan prinsip roda berporos yaitu mobil, sepatu roda, roda sepeda, kursi roda, dan sebagainya. Roda gigi (gear) juga merupakan contoh roda berporos. Roda gigi berfungsi sebagai pusat pengatur gerak sepeda yang terhubung dengan sepeda.

Sedangkan roda sepeda menerapkan prinsip roda berporos untuk mempercepat gaya saat melakukan perjalanan. Berikut gambar roda roda gigi pada motor yang merupakan roda berporos :

Bidang miring adalah bidang datar yang diletakkan miring (membentuk sudut tertentu) sehingga dapat memperkecil gaya kuasa. Contohnya, tangga, sekrup, dan pisau.

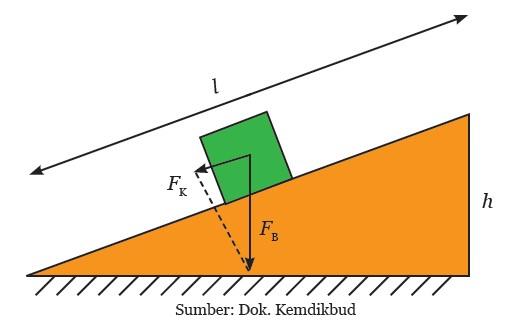

Benda pada bidang miring :

Keuntungan mekanis bidang miring dapat dihitung menggunakan rumus :

Karena       Sehingga,

Keterangan :
KM = keuntungan mekanis
FB = Gaya beban
FK = Gaya kuasa
l = panjang bidang miring
h = tinggi bidang miring

Pengungkit terdiri atas 3 jenis yaitu :

1). Jenis pertama : titik tumpu terletak diantara beban dan kuasa. Contohnya gunting.

2). Jenis kedua : titik beban terletak diantara tumpu dan kuasa. Contohnya Penutup botol

3). Jenis ketiga : titik kuasa terletak diantara beban dan tumpu. Contohnya pinset

Untuk lebih jelasnya, lihat gambar berikut.

Pengungkit dapat mempermudah usaha dengan cara menggandakan gaya kuasa dan mengubah arah gaya benda. Agar dapat mengetahui besar gaya yang digandakan oleh pengungkit, maka harus mengetahui keuntungan mekanis nya.

Menghitung keuntungan mekanis pada pengungkit adalah dengan membagi panjang lengan kuasa dengan panjang lengan beban. Panjang lengan kuasa adalah jarak antara titik tumpu sampai titik kuasa. Panjang lengan beban adalah jarak antara titik tumpu sampai titik beban.

Karena syarat kesetimbangan tuas (pengungkit) adalah
FB × LB = FK × LK  dan  maka

Keterangan :
KM = keuntungan mekanis
FB = gaya beban
FK = gaya kuasa
LK = lengan kuasa
LB = lengan beban

artikel ini bersumber dari:
https://wirahadie.com/usaha-dan-pesawat-sederhana/amp/
